Plan de coupe dans le modèle 3D (c)

Vous pouvez utiliser des plans de coupe temporaires en 3D pour afficher l'intérieur d'un bâtiment.

Pour créer un plan de coupe :

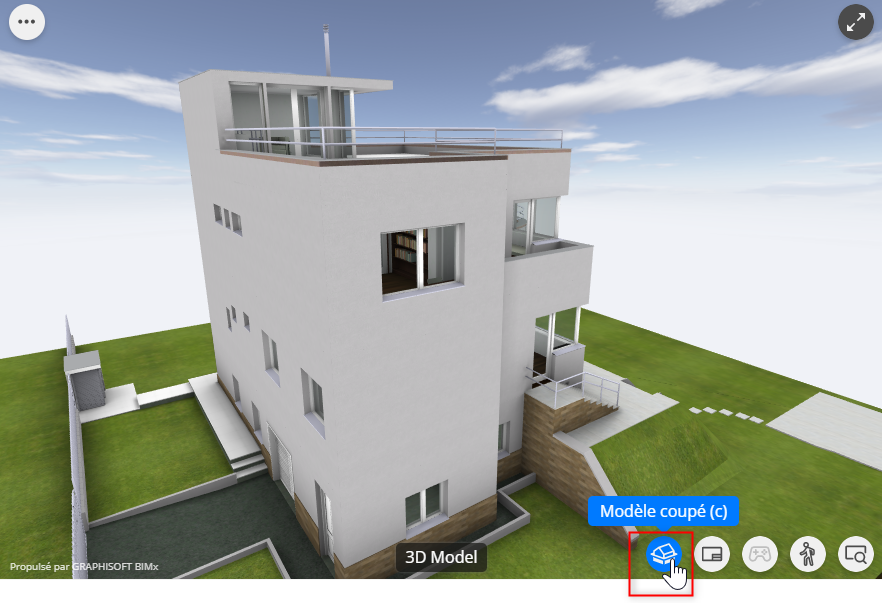

1.Dans une vue 3D :

– cliquez sur la commande Modèle coupé dans l'angle inférieur droit de l'écran

–ou appuyez sur la touche C

2.Le modèle est coupé. Placez le curseur dessus pour afficher le plan de coupe.

–Le plan de coupe est affiché en orange (contrairement à la mise en page superposée qui est verte)

3.Cliquez et glissez le plan de coupe pour voir la partie du modèle dont vous avez besoin.

Remarque : Si la mise en page en surbrillance est également affichée dans le modèle 3D, déplacer le plan de coupe aura l'effet de déplacer la mise en page également.

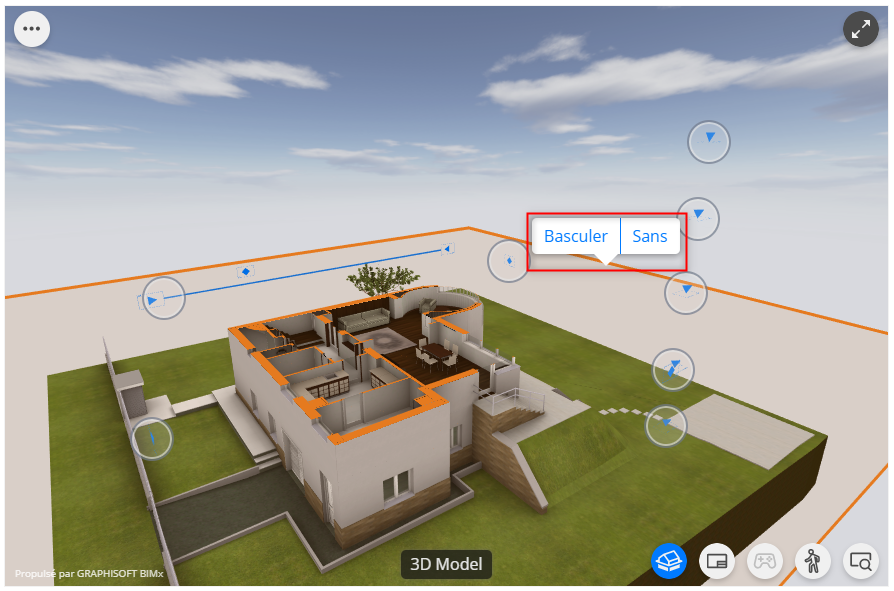

Faies clic droit sur une arête du plan de coupe orange pour voir le menu contextuel.

•Basculer inverse la direction de la coupe

•Sans supprime le plan de coupe et affiche le modèle entier

 Vous pouvez également désactiver la commande Couper modèle dans l'angle inférieur droit de l'écran.
